Descriere

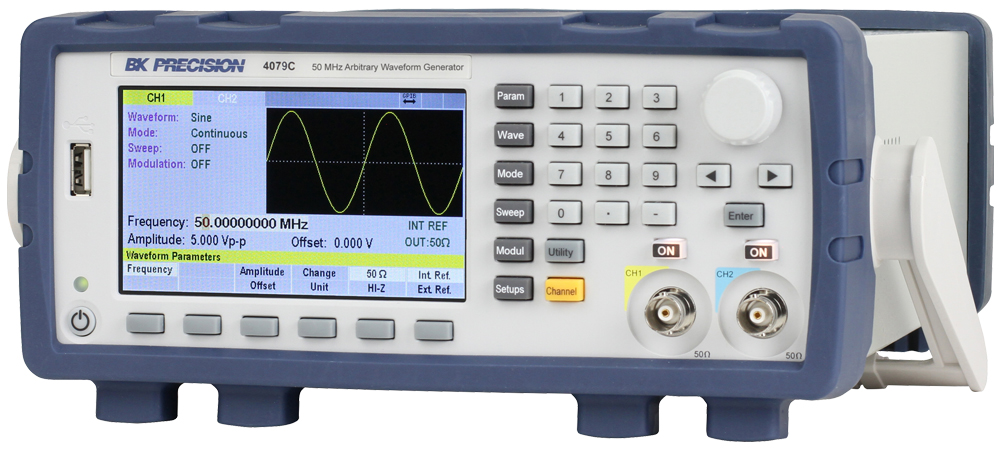

Seria de generatoare de forme de undă arbitrare/funcții 4078C cuprinde instrumente versatile cu două canale de înaltă performanță, fiind compusă dintr-un model de 30 MHz și unul de 50 MHz. Acestea oferă tensiuni de ieșire variabile de la 0 la 10 Vp-p pe 50 ohmi sau până la 20 Vp-p în circuit deschis, precum și un offset CC pentru a polariza semnalul de ieșire la nivelul dorit.
Cu o rată de eșantionare de până la 250 MSa/s și o rezoluție a amplitudinii de 16 biți, aceste instrumente produc forme de undă de înaltă fidelitate fără a omite puncte. Generați cu ușurință forme de undă arbitrare de până la 4 milioane de puncte de la panoul frontal, folosind instrumentul de editare integrat. Caracteristicile suplimentare includ modulația AM, FM și FSK, capabilități de baleiaj al frecvenței și generarea de impulsuri cu fronturi variabile.
• Generare de forme de undă de până la 30 MHz (4078C) și 50 MHz (4079C)
• 2 canale cu butoane dedicate de activare/dezactivare (ON/OFF) pentru fiecare canal
• Rată de eșantionare de până la 250 MSa/s
• Lungimea formei de undă de până la 4 Mpts pe canal
• Rezoluție a amplitudinii de 16 biți
• Baleiaj (sweep) liniar și logaritmic
• Tehnici de modulație incluse: AM, FM, PM, BPSK și FSK
• Moduri de operare: continuu, declanșat (triggered), burst și gate
• Declanșare internă/externă și markeri programabili
• Offset CC variabil ± 5 V
• Fluctuație (jitter) redusă < 25 ps
• Ecran LCD de 4,3 inchi și memorie internă pentru stocarea/rechemarea setărilor instrumentului
• Interfețe standard USB (conform USBTMC) și LAN
• Protecție la suprasarcină a ieșirilor
• Marcajele de certificare cTUVus îndeplinesc standardele de siguranță CSA și UL
