Descriere

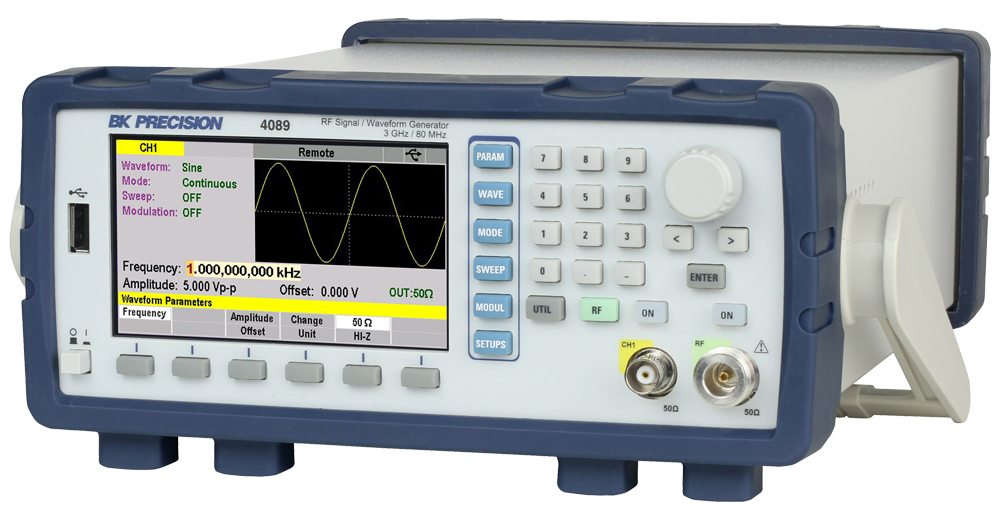

Seria 4088 combină generarea de semnal RF cu un generator AWG/funcții complet echipat pentru a oferi flexibilitate și performanță într-o soluție compactă și eficientă. Pe panoul frontal, canalele dedicate și butoanele de activare/dezactivare (ON/OFF) a ieșirii permit operarea individuală și simultană a generatoarelor de semnal RF și AWG/funcții.
Generatorul RF acoperă o gamă largă de frecvențe, de la 50 MHz până la 1,5 GHz (modelul 4088) sau 3 GHz (modelul 4089), cu o stabilitate excelentă a frecvenței și zgomot de fază redus. Generatorul AWG/funcții utilizează atât arhitecturi AWG veritabile (punct cu punct), cât și bazate pe DDS pentru a produce forme de undă sinusoidale, dreptunghiulare, triunghiulare, impuls și arbitrare definite de utilizator. Gama de frecvență a generatorului de funcții este de la 1 µHz până la 50 MHz (4088) sau 80 MHz (4089), iar unitatea AWG dispune de o rezoluție de 16 biți, o rată de eșantionare de până la 250 MSa/s și o memorie adâncă pentru forme de undă de 4 milioane de puncte.
Este disponibil software pentru crearea și încărcarea formelor de undă complexe direct în instrumente prin interfețele standard USBTMC și LAN. Interfața GPIB este de asemenea disponibilă pentru modelul 4089GPIB.
Semnal RF
• Frecvența semnalului RF până la 1,5 GHz / 3 GHz
• Gamă de amplitudine de la -110 dBm la +13 dBm
• Funcții de modulație AM/FM/PM și impuls (Pulse), interne sau externe
• Protecție la putere inversă de până la 30 V CC sau +25 dBm putere RF
Generator AWG/Funcții
• Generator de forme de undă arbitrare cu rezoluție de 16 biți, 250 MSa/s și până la 4 Mpts
• Generare de unde sinusoidale și dreptunghiulare de la 1 μHz până la 80 MHz
• Generare de unde triunghiulare/rampă până la 5 MHz și impulsuri până la 10 MHz
• Amplitudine de până la 10 Vpp pe 50 Ω sau până la 20 Vpp în circuit deschis
• Funcții de modulație interne sau externe: AM, FM, PM, PWM, BPSK și FSK
General
• Ecran LCD de 4,3 inchi cu tehnologie IPS pentru unghiuri largi de vizualizare
• Procedură de igienizare (sanitization) conformă NISPOM pentru restabilirea sigură a setărilor din fabrică
• Interfețe standard USB (conform USBTMC) și LAN; GPIB opțional
• Driver LabVIEWTM furnizat
• Suportă comenzile SCPI standard în industrie
