Descriere

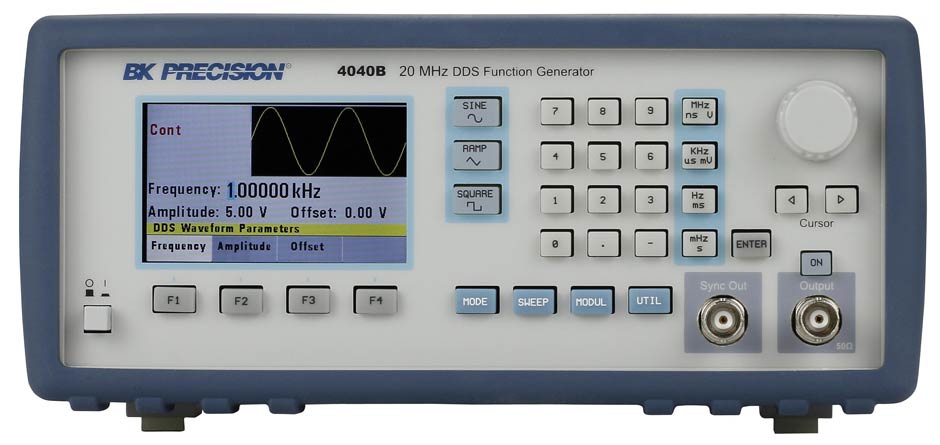

Modelele 4014B și 4040B sunt generatoare de funcții cu baleiaj versatile, proiectate cu o arhitectură cu tehnologie dublă care combină sinteza digitală directă (DDS) și un generator de semnal dreptunghiular cu fluctuație (jitter) redusă. Aceste instrumente generează forme de undă sinusoidale, dreptunghiulare și triunghiulare cu o precizie și stabilitate ridicată a semnalului. Ambele modele oferă tensiuni de ieșire variabile de la 0 la 10 Vpp pe 50 ohmi (până la 20 Vpp în circuit deschis), baleiaj liniar și logaritmic, modulație AM/FM și un offset CC variabil continuu pentru a injecta semnale direct în circuite la nivelul corect de polarizare.
• Generare de forme de undă sinusoidale, dreptunghiulare și triunghiulare/rampă
• Afișaj LCD color luminos cu previzualizarea formei de undă
• Baleiaj (sweep) liniar și logaritmic
• Modulație AM/FM
• Factor de umplere (duty cycle) reglabil
• Proiectarea independentă a amplificatorului de offset CC permite offset-uri mari pe forme de undă cu amplitudine mică (de exemplu, 10 mV)
• Stocarea și rechemarea setărilor instrumentului
• Buton de activare/dezactivare a ieșirii (Output On/Off)
• Declanșare (triggering) internă și externă
• Mod Gate și Burst (doar modelul 4040B)
• Frecvențmetru integrat
• Interfață USB cu set de comenzi compatibil SCPI
• Protecție la scurtcircuit și supratensiune pentru toate intrările și ieșirile
